儲能電站BMS采樣異常經驗分享

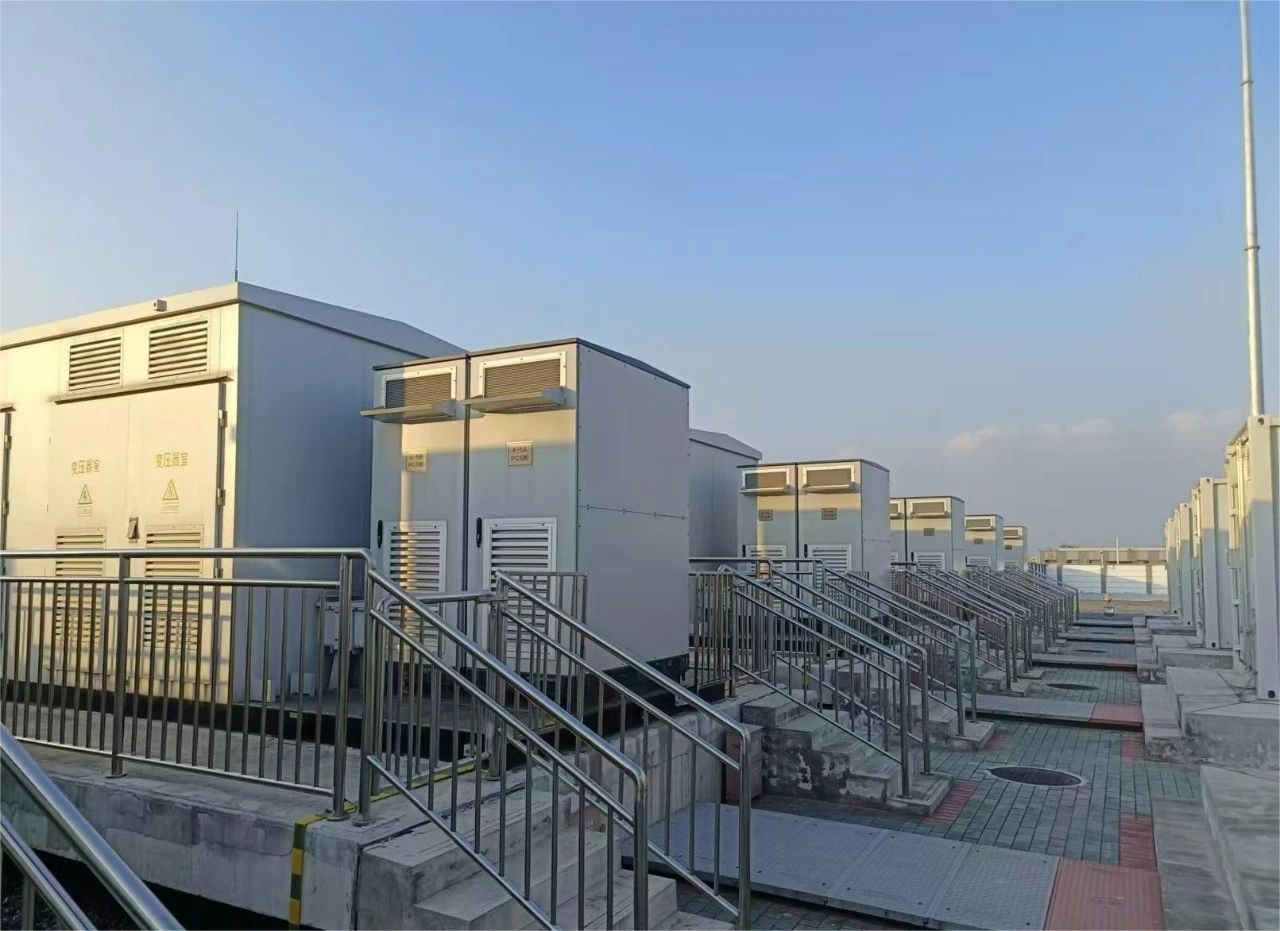

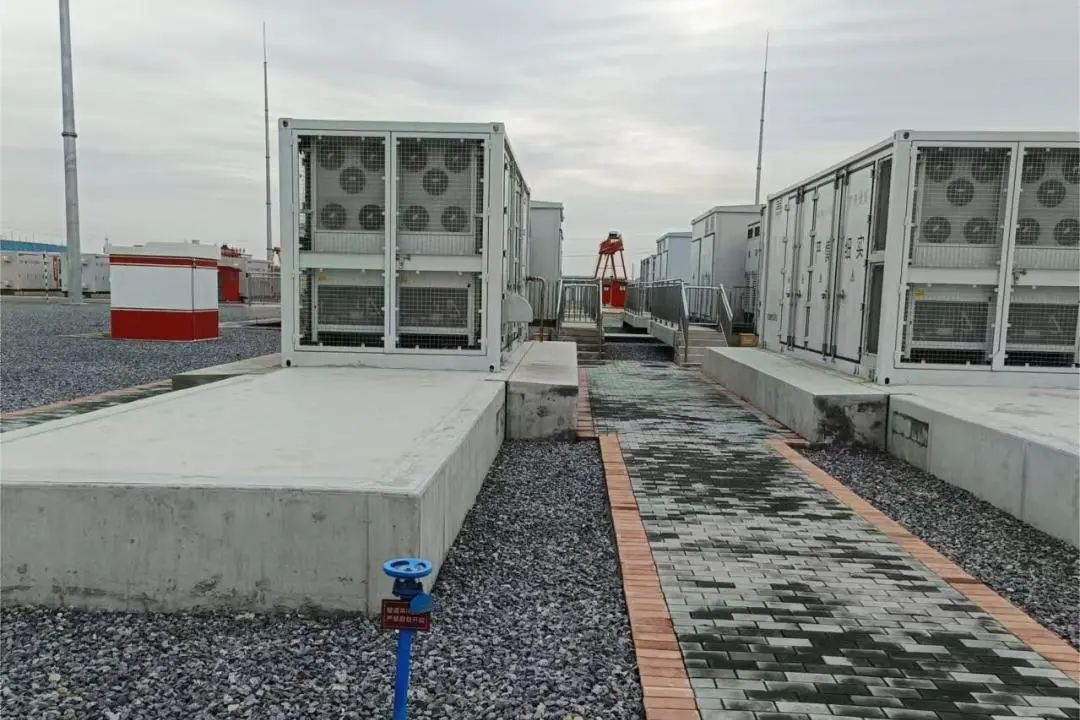

       儲能電站作為現代能源系統至關重要的組成部分，其穩定運行對于確保電力供應的連續性與可靠性具有舉足輕重的作用。本文將結合具體案例，分享儲能電站在實際運行過程中遭遇的 BMS（電池管理系統）采樣異常情況以及相應的處理經驗，以期能夠?yàn)樾袠I(yè)同仁提供有益的參考與借鑒。

異常情況描述

儲能電站在前期并網時的現場調試中，發現電站內多個電池簇的 BMS 系統出現了采樣異常現象。具體表現為 BMS 顯示的電池電壓、溫度等數據與實際情況存在顯著偏差，部分?jǐn)?shù)據甚至出現跳變或停滯。經過初步排查，調試人員確定該異常并非由電池本身故障所引發，而是 BMS 系統的數據采集環節出現了問題。

針對 BMS 采樣異常的問題，團隊展開了深入的分析，羅列了以下幾個可能的原因：

1、信號干擾

儲能電站內部設備數量眾多，電磁環境極為復雜，信號干擾很可能是導致 BMS 采樣異常的重要因素之一。

2、通信線路故障

     BMS 系統通過通信線路與上位機及其他設備進行數據交換，線路故障會導致數據傳輸中斷或失真。

3、采樣松動

     BMS的采樣線的端子的緊固件出現松動從而導致采樣的數據不準。

4、傳感器故障

     BMS 系統依賴于各類傳感器對電池的電壓、電流、溫度等參數進行實時監測，傳感器故障會導致數據采集不準確。

5、軟件問題

     BMS 系統的軟件部分可能存在程序漏洞或算法缺陷，導致數據處理出錯。

解決問題

問題排查

針對上述原因，團隊采取了以下排查措施：

1、信號干擾

對現場設備布局進行調整，將易受干擾的 BMS 設備與高頻設備進行隔離。

對通信線路進行屏蔽處理，增強其抗干擾能力。

優化接地系統，確保設備良好接地，減少電磁干擾的影響。

2、通信線路

檢查通信線路，確保線路的完好性。

對所有連接插頭進行檢查和緊固，確保連接可靠。

3、緊固件檢查

      對采樣線在電池端的緊固件進行檢查，確保連接可靠。

4、故障傳感器

      對所有傳感器進行全面檢查和校準，確保其準確性和可靠性。

5、軟件版本

     與軟件供應商合作，獲取較新版本的 BMS 軟件。

關閉問題

     經過一些列的排查，較終確定是BMS的接插件有松動，重新插拔接插件，重新連上位機采樣正常了。

總結

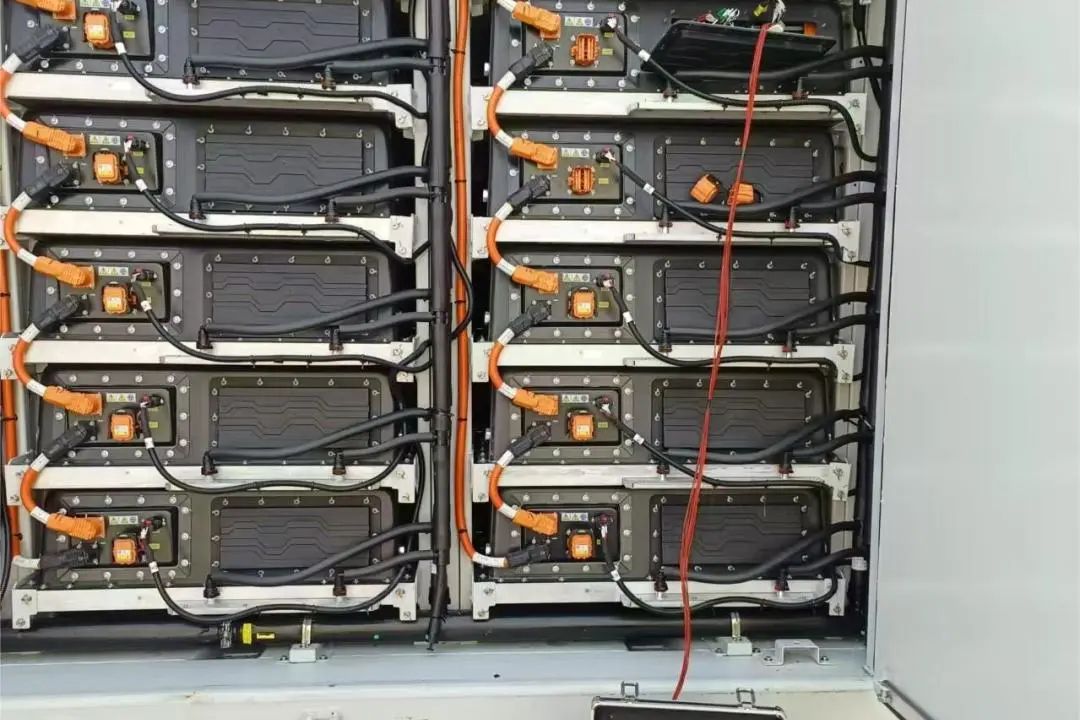

儲能系統從生產完成到較終并網調試，產品翻山越嶺，PACK中的采樣線在BMU處并沒有固定，會有輕微的晃動，導致連接器的通信出現跳電等情況。文中的這個案例就引起了我們對接插件的可靠性的一些反思，值得做深入研究。

希望本文的分享能夠?qū)ν性谔幚眍愃茊栴}時提供一些幫助和參考，也期待大家能夠共同交流和學習，推動儲能電站技術水平的不斷提升。
